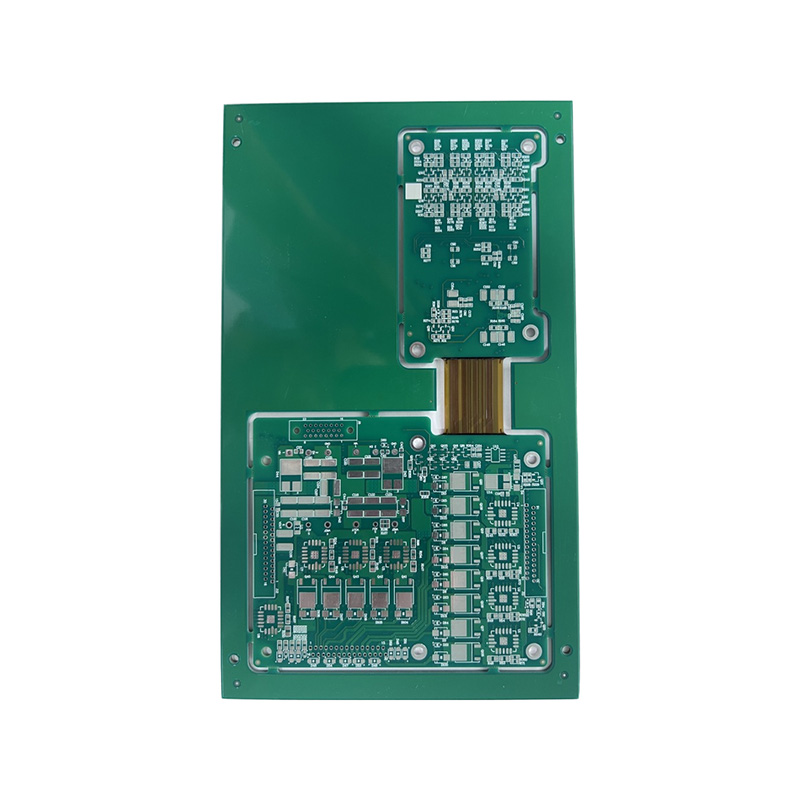

مدار چاپی صلب انعطاف پذیر با قابلیت اطمینان بالا
PCBهای انعطافپذیر صلب استحکام ساختاری و قابلیتهای انعطافپذیری پویا را با لایهگذاری یک بستر سفت و سخت FR4 با مواد پلیآمید انعطافپذیر ترکیب میکنند، که سیمکشی سهبعدی را امکانپذیر میکند و استفاده از کانکتور را کاهش میدهد. ساختار ترکیبی منحصربهفرد آنها ثبات را در مناطق بحرانی تضمین میکند و در عین حال انعطافپذیری استثنایی (با حداقل شعاع خمش 0.5 میلیمتر) را در جایی که خم شدن مورد نیاز است، فراهم میکند. آنها به طور گسترده در کاربردهای با دقت بالا مانند دستگاه های تاشو، الکترونیک هوافضا، آندوسکوپ های پزشکی و روباتیک صنعتی استفاده می شوند. این طراحی گره های مونتاژ را بیش از 30٪ کاهش می دهد و به طور قابل توجهی یکپارچگی سیگنال و مقاومت لرزه ای را بهبود می بخشد. این یک راه حل نوآورانه برای چیدمان های فضایی پیچیده و الزامات قابلیت اطمینان بالا است، و به ویژه برای محصولات سخت افزاری هوشمندی که هم به تثبیت استاتیک و هم به خمش پویا نیاز دارند، مناسب است.
- مشخصات
- درباره هونگشین
- تماس با ما
| مواد | FR-4، آلومینیوم، سرامیک، فلز، مس، فرکانس بالا، انعطاف پذیر، بدون هالوژن |
| ضخامت تخته | 0.3-6 میلی متر |
| ضخامت مس | 0.5 اونس-5 اونس |
| لایه ها | 1-32 |
| محل مبدا | آنهویی، چین |
| پرداخت سطح | استاندارد HASL، HASL بدون سرب، OSP، نیکل/طلا غوطه ور، چسب آبی، نقره غوطه وری، قلع غوطه وری |
| حداقل دیافراگم | 0.25 میلی متر |
| حداقل عرض ردیابی | 3mil (0.075 میلی متر) |
| حداقل فاصله ردیابی | 0.075mm |
| ضخامت تخته to aperture ratio | 10:1 |
شرکت فناوری الکترونیک آنهویی هونگشین با مسئولیت محدود در پارک صنعتی PCB چین، منطقه توسعه اقتصادی گوانگده، استان آنهویی واقع شده است. این کارخانه در اکتبر ۲۰۱۳ تأسیس شد، ۲۰٬۰۰۰ متر مربع مساحت دارد و ۱۱۰ کارمند از جمله بیش از ۷ مهندس حرفهای با بیش از ۱۵ سال تجربه را استخدام میکند. محصولات PCB این شرکت شامل بردهای ۱ تا ۳۲ لایه، بردهای Tg بالا، بردهای مسی ضخیم، بردهای سخت-انعطافپذیر، بردهای فرکانس بالا، بردهای چندلایه دیالکتریک هیبریدی، بردهای ویا مدفون، بردهای مبتنی بر فلز و بردهای بدون هالوژن است. نمونهسازی سریع PCB با دقت بالا در دسترس است، با تحویل سفارشات عمده برای بردهای یک و دو لایه در ۶-۷ روز، بردهای ۴-۸ لایه در ۹-۲۰ روز، بردهای ۱۰-۱۶ لایه در ۲۰-۲۵ روز، بردهای ۱۶-۳۲ لایه در ۲۵-۴۵ روز، بردهای HDI در ۲۵ روز و نمونهسازی دو لایه در سریعترین زمان ۲۴ ساعت. ما متعهد به ارائه محصولات با کیفیت بالا و خدمات حرفهای به مشتریان جهانی هستیم و توانایی تحویل سفارشات در حجم زیاد و کم را داریم. فرآیندهای عملیات سطحی محصولات ما کامل است. انواع مواد پایه شامل FR-1، 22F، CEM-1، CEM-3، FR-4 (با Tg بالا، بدون هالوژن و غیره)، بردهای فرکانس بالا و زیرلایههای فلزی است. همه انواع محصول گواهینامههای سیستم مدیریت کیفیت بینالمللی ISO9001، ISO14001، ISO45001، IATF16949 و همچنین گواهینامه ایمنی UL را دریافت کردهاند. شبکه فروش ما از مناطق داخلی تا جنوب شرق آسیا، اروپا و آمریکا گسترش یافته است. در رقابت شدید بازار، همواره تحسین بالایی از مشتریان دریافت کردهایم.
