مهندسی برای بهره وری: راهنمای جامع فناوری PCB توان بالا
در قلمرو الکترونیک مدرن، مدیریت انرژی الکتریکی قابل توجه به صورت کارآمد و قابل اعتماد بسیار مهم است. را PCB با قدرت بالا پایه مهندسی شده برای چنین کاربردهایی است، از روشنایی LED و منابع تغذیه گرفته تا اینورترهای خودروهای الکتریکی و کنترلهای موتور صنعتی. برخلاف بردهای مدار استاندارد، این PCB های تخصصی برای کنترل جریان های بالا، دفع گرمای قابل توجه و عملکرد قابل اعتماد تحت فشارهای الکتریکی و حرارتی سخت طراحی شده اند. این راهنما به بررسی ملاحظات طراحی حیاتی، علم مواد و فرآیندهای تولیدی میپردازد که الکترونیک قدرت با کارایی بالا را تعریف میکنند.

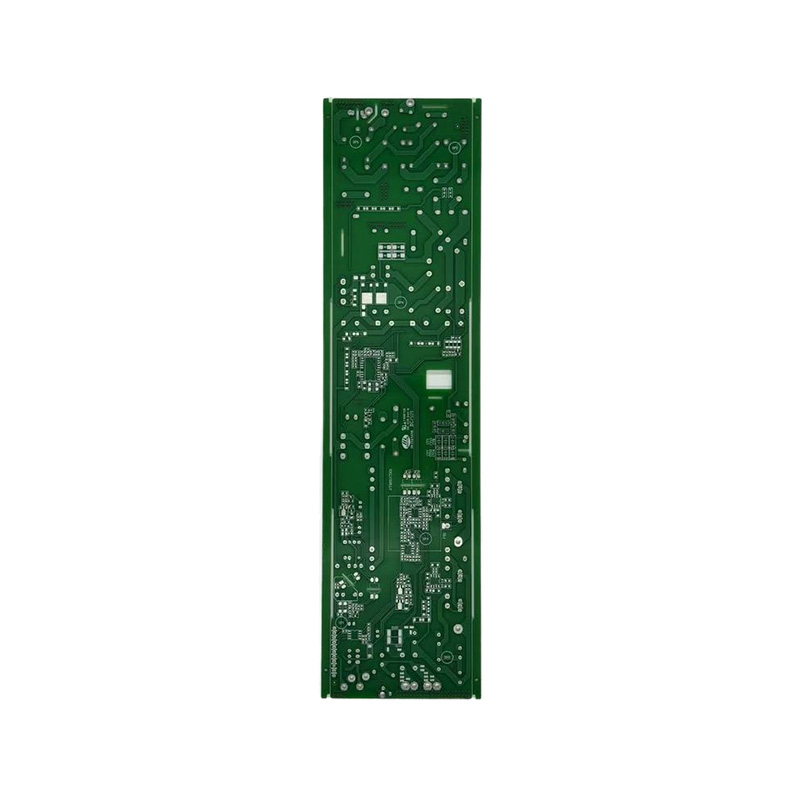

مدیریت حرارتی: هسته طراحی PCB با قدرت بالا
چالش اصلی در هر کاربرد پرقدرت گرما است. گرمای بیش از حد اجزا را تخریب می کند، طول عمر را کاهش می دهد و می تواند باعث خرابی فاجعه بار شود. بنابراین مدیریت حرارتی موثر تنها یک ویژگی نیست بلکه یک ضرورت است.
پارامترهای کلیدی طراحی حرارتی
- ضخامت مس: با اندازه گیری اونس بر فوت مربع (oz/ft²)، آثار مس ضخیم تر جریان بیشتری را با گرمایش مقاومتی کمتری دارند. بردهای استاندارد از 1 اونس (35 میکرومتر) استفاده می کنند، در حالی که بردهای پرقدرت معمولاً از 3 اونس (105 میکرومتر) تا 12 اونس (420 میکرومتر) یا بیشتر استفاده می کنند.
- رسانایی حرارتی زیرلایه: توانایی این ماده برای انتقال گرما به دور از اجزا. استاندارد FR-4 رسانایی حرارتی پایینی دارد (~0.3-0.4 W/mK)، در حالی که تخته های هسته فلزی بسیار برتر هستند.
- آرایه های حرارتی از طریق: سوراخ های آبکاری شده در زیر اجزای داغ برای انتقال گرما از لایه سطحی به لایه های داخلی یا یک هیت سینک اختصاصی.
| نوع بستر | هدایت حرارتی معمولی (W/mK) | بهترین حالت استفاده |
| استاندارد FR-4 | 0.3 - 0.4 | کاربردهای کم تا متوسط و حساس به هزینه. |
| هسته آلومینیومی (MCPCB) | 1.0 - 2.5 | LED های پرقدرت، روشنایی خودرو، منابع تغذیه. |
| هسته مس | 380 - 400 | کاربردهای بسیار پرقدرت یا با چگالی بالا که گرما باید به سرعت پخش شود. |
| بستر سرامیکی (AlN، Al2O3) | 20 - 200 | تقویت کننده های قدرت RF فرکانس بالا، هوافضا و کاربردهای با قابلیت اطمینان بالا. |
انتخاب مواد و ملاحظات الکتریکی
فراتر از خواص حرارتی، انتخاب مواد و طراحی، عملکرد الکتریکی و قابلیت اطمینان طولانی مدت برد را تعیین می کند.
- ظرفیت حمل فعلی: با ضخامت مس، عرض ردیابی و افزایش دمای مجاز تعیین می شود. مهندسان از نمودارهای IPC-2152 برای محاسبه سطح مقطع مورد نیاز برای جریان معین استفاده می کنند.
- قدرت دی الکتریک: توانایی لایه های عایق برای تحمل ولتاژ بالا بدون خرابی. این در مبدل های قدرت و اینورترها بسیار مهم است.
- پایداری مواد: مواد با Tg بالا (درجه حرارت انتقال شیشه) برای جلوگیری از تاب برداشتن یا لایه برداری تخته در طول لحیم کاری و عملیات در دمای بالا ضروری هستند. Tg 170 درجه سانتیگراد یا بالاتر برای برنامه های کاربردی معمول است.
تولیدکنندگانی مانند Anhui Hongxin Electronic Technology Co., Ltd. طیف وسیعی از مواد از جمله FR-4 با Tg بالا، بسترهای فلزی و ورقه های تخصصی را ارائه می دهند که به مهندسان امکان می دهد تعادل بهینه خواص حرارتی، الکتریکی و مکانیکی را برای طراحی خاص خود انتخاب کنند.
تعالی تولید و تضمین کیفیت
تولید یک PCB با توان بالا و قابل اعتماد به قابلیت های ساخت پیشرفته و یک سیستم کنترل کیفیت دقیق نیاز دارد. این فرآیند شامل کنترل دقیق فشارهای لمینیت، ضخامت آبکاری مس، و دقت حفاری برای ایجاد گذرگاه های حرارتی قوی و ساختارهای چند لایه است.
برای کاربردهای حیاتی، مانند کاربردهای صنعت خودرو، رعایت استانداردهای بین المللی غیرقابل مذاکره است. گواهینامه هایی مانند IATF 16949 نشان دادن تعهد سازنده به کیفیت، ثبات و بهبود مستمر. علاوه بر این، گواهینامه UL اطمینان حاصل می کند که محصول با استانداردهای ایمنی و اشتعال پذیری دقیق مطابقت دارد. مجموعه گواهینامه های شرکت Anhui Hongxin Electronic Technology، شامل ISO9001، ISO14001، ISO45001، IATF16949، و UL، بر توانایی آن در ارائه PCB های پرقدرت با قابلیت اطمینان بالا به مشتریان جهانی تاکید می کند.
سوالات متداول
تفاوت اصلی بین PCB استاندارد و PCB پرقدرت چیست؟
تفاوت اصلی در تمرکز طراحی و ترکیب مواد آنها نهفته است. یک PCB استاندارد برای یکپارچگی سیگنال در برنامه های کاربردی با جریان کم بهینه شده است. الف PCB با قدرت بالا برای مدیریت دو چالش اصلی مهندسی شده است: جریان بالا و تولید گرمای قابل توجه. این امر از طریق:
- مس ضخیم تر: استفاده از مس 3 اونس، 6 اونس یا حتی ضخیمتر برای کاهش مقاومت و مدیریت جریانهای بالا بدون گرمای بیش از حد.
- بسترهای رسانای حرارتی: استفاده از هسته فلزی (آلومینیوم یا مس) یا سایر مواد تخصصی برای عمل به عنوان یک هیت سینک داخلی.
- ساخت و ساز قوی: طرحهایی که ویژگیهایی مانند گذرگاههای حرارتی و اندازههای لنت بزرگتر را برای افزایش اتلاف گرما و قابلیت اطمینان لحیم کاری اجزا دارند.
اساسا، PCB با قدرت بالا یک پلت فرم مدیریت حرارتی و الکتریکی است.
چه زمانی باید یک PCB هسته آلومینیومی را نسبت به PCB استاندارد FR-4 انتخاب کنم؟
هنگامی که طراحی شما شامل قطعاتی است که مقدار قابل توجهی گرما را تولید می کنند که باید به طور موثر از بین برود، باید PCB هسته آلومینیومی (MCPCB) را انتخاب کنید. شاخص های کلیدی عبارتند از:
- ال ای دی های پرقدرت: این رایج ترین برنامه است. MCPCB ها برای حفظ دمای اتصال LED ضروری هستند، که مستقیماً بر روشنایی، ثبات رنگ و طول عمر آنها تأثیر می گذارد.
- مدارهای تبدیل برق: برای سوئیچینگ رگولاتورها، درایورهای موتور و منابع تغذیه که در آن اجزایی مانند ماسفت ها و سلف ها گرمای قابل توجهی را دفع می کنند.
- طراحی های محدود به فضا: هنگامی که نمی توانید یک هیت سینک بزرگ را قرار دهید، یک MCPCB عملکرد پخش گرما را مستقیماً در برد ادغام می کند و باعث صرفه جویی در فضا و ساده سازی مونتاژ می شود.
اگر برنامه شما صرفاً برای پردازش سیگنال منطقی یا کم مصرف است، یک برد استاندارد FR-4 مقرون به صرفه تر است. انتخاب توسط بودجه حرارتی طراحی شما تعیین می شود.
چگونه ضخامت مس بر عملکرد PCB پرقدرت تأثیر می گذارد؟
ضخامت مس یک پارامتر حیاتی است که به طور مستقیم بر عملکرد PCB با قدرت بالا از دو طریق کلیدی تأثیر می گذارد: ظرفیت حمل جریان و اتلاف گرما.
- ظرفیت حمل فعلی: رد مسی گسترده تر و ضخیم تر مقاومت الکتریکی کمتری دارد. طبق قانون اهم (P = I²R)، مقاومت کمتر به این معنی است که انرژی کمتری به عنوان گرما برای یک جریان معین از دست میرود. مس ضخیم تر به شما این امکان را می دهد که جریان های بالاتری را بدون تجاوز از محدودیت های دمایی برد به صورت ایمن هدایت کنید. به عنوان مثال، یک ردیاب 6 اونس می تواند به طور قابل توجهی جریان بیشتری نسبت به یک ردیاب 1 اونس با همان عرض داشته باشد.
- پخش حرارت: مس یک رسانای عالی گرما است. یک لایه مس ضخیم به عنوان یک پخش کننده حرارت عمل می کند و گرما را از یک جزء داغ (مانند یک آی سی برق) در سطح بزرگتری از PCB توزیع می کند. این کار دمای «نقطه داغ» را کاهش میدهد و کل برد را در انتقال گرما به محیط اطراف یا هیت سینک کارآمدتر میکند.
انتخاب ضخامت مس مناسب یک مبادله اساسی بین عملکرد، هزینه و پیچیدگی ساخت است.
چه ویژگیهای طراحی برای اطمینان از قابلیت اطمینان طولانیمدت PCB پرقدرت حیاتی است؟
اطمینان از قابلیت اطمینان طولانی مدت در PCB پرقدرت نیازمند طراحی فعال برای کاهش تنش های جریان بالا و چرخه گرما است. ویژگی های حیاتی عبارتند از:
- پدهای تسکین حرارتی: برای قطعات از طریق سوراخ متصل به صفحات مسی بزرگ (مانند زمین یا برق)، اتصالات امداد حرارتی استفاده می شود. آنها اثر هیت سینک مستقیم را در حین لحیم کاری کاهش می دهند، از اتصال لحیم کاری خوب اطمینان می دهند، در حالی که هنوز اتصال الکتریکی و حرارتی خوبی را در حین کار ایجاد می کنند.
- از طریق اندازه و آبکاری کافی: ویزهای حرارتی باید به اندازه کافی بزرگ باشند و ضخامت آبکاری مس کافی برای انتقال موثر گرما داشته باشند. برای کاربردهای با قابلیت اطمینان بالا، از طریق پر کردن و دربندی با لحیم کاری یا اپوکسی می توان از نفوذ رطوبت جلوگیری کرد و انتقال حرارت را بهبود بخشید.
- پوشش منسجم: استفاده از یک پوشش شیمیایی محافظ می تواند برد را در برابر رطوبت، گرد و غبار و آلاینده های شیمیایی محافظت کند، که به ویژه در محیط های خشن صنعتی یا خودرویی مهم است.
- انتخاب مواد: استفاده از موادی با Tg بالا و ضریب انبساط حرارتی پایین (CTE) باعث کاهش تنش مکانیکی وارده و اجزاء در طول نوسانات دما میشود و از ترکها و لایه لایه شدن در طول زمان جلوگیری میکند.
این ویژگیها، همراه با ساخت تحت یک سیستم کیفیت مانند IATF 16949، برای ایجاد یک PCB پرقدرت که سالها در این زمینه دوام خواهد آورد، ضروری است.
