چرا هستند PCB های انعطاف پذیر سخت تبدیل شدن به روند جدید در طراحی الکترونیکی؟
همانطور که محصولات الکترونیکی نازکتر، سبکتر، با کارایی بالاتر و چند منظورهتر میشوند، PCBهای صلب سنتی در بسیاری از کاربردها ناکافی هستند. PCB های انعطاف پذیر سخت با طراحی ساختاری منحصر به فرد و مزایای عملکردی خود، در حال تبدیل شدن به محبوبیت جدید در صنعت الکترونیک هستند. بنابراین، ویژگی های غیر قابل تعویض این نوع PCB چیست و چرا در بین مهندسان محبوبیت فزاینده ای پیدا می کند؟
PCB Rigid-Flex دقیقاً چیست؟

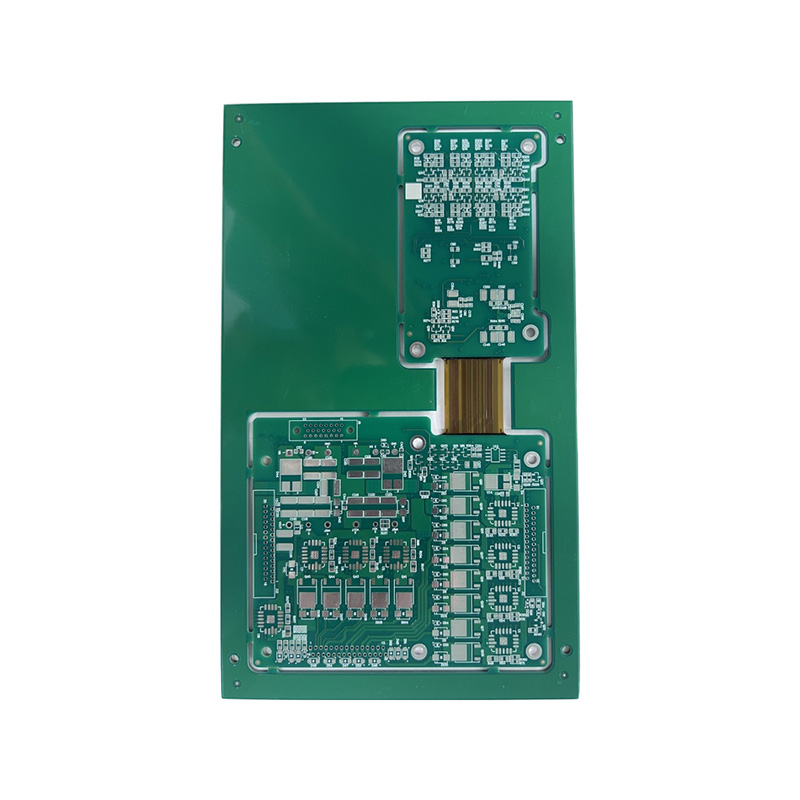

الف مدار چاپی سخت انعطاف پذیر یک فناوری نوآورانه است که بردهای مدار سفت و انعطاف پذیر را روی یک برد ترکیب می کند. بخش سفت و سخت پشتیبانی و پایداری مکانیکی را برای قطعات الکترونیکی فراهم میکند، در حالی که بخش انعطافپذیر را میتوان خم یا تا کرد، که چیدمانهای فضایی پیچیده و اتصالات انعطافپذیر را ممکن میسازد. از طریق این طراحی، PCB های Rigid-Flex نه تنها استفاده از کابل ها و کانکتورهای سنتی را کاهش می دهند، بلکه قابلیت اطمینان و مقاومت در برابر لرزش کل سیستم را بهبود می بخشند.
در مقایسه با PCBهای معمولی، PCBهای Rigid-Flex دارای مزایای قابل توجهی در یکپارچگی ساختاری، استفاده از فضا و کنترل وزن هستند که آنها را برای کاربردهایی با نیازهای بالا در اندازه، وزن و عملکرد، مانند گوشیهای هوشمند، دستگاههای پوشیدنی، الکترونیک هوافضا، ابزار پزشکی و لوازم الکترونیکی خودرو مناسب میسازد.
مزایای اصلی PCB های انعطاف پذیر سخت
صرفه جویی در فضا و طراحی بهینه
بخش قابل انعطاف PCB Rigid-Flex را می توان خم و تا کرد و طراحی مدار را فشرده تر می کند. با کاهش جامپرها و کانکتورها نه تنها باعث صرفه جویی در فضا می شود بلکه وزن دستگاه را نیز کاهش می دهد. این امر به ویژه در محصولات الکترونیکی کوچک و دستگاه های قابل حمل مهم است و به طراحان اجازه می دهد تا به نوآوری و یکپارچگی عملکردی بیشتری دست یابند.
بهبود قابلیت اطمینان و کاهش نرخ شکست
از آنجایی که PCB های Rigid-Flex کانکتورهای خارجی و رابط های جداشدنی را کاهش می دهند، سیستم الکترونیکی در شرایط لرزش، شوک و چرخه حرارتی پایدارتر است. این امر به ویژه برای کاربردهایی که نیاز به قابلیت اطمینان بالایی دارند، مانند لوازم الکترونیکی خودرو، قطعات هوافضا و دستگاههای پزشکی بسیار مهم است.
افزایش راندمان مونتاژ
طراحی بسیار یکپارچه تختههای انعطافپذیر صلب نقاط لحیم کاری و مراحل مونتاژ دستی را کاهش میدهد که نه تنها کارایی تولید را بهبود میبخشد، بلکه خطرات کیفی بالقوه را نیز کاهش میدهد. این بدان معنی است که در تولید در مقیاس بزرگ، PCBهای Rigid-Flex می توانند در زمان و هزینه صرفه جویی کنند.
سازگاری انعطاف پذیر با ساختارهای پیچیده
مدارهای انعطاف پذیر می توانند با ساختارهای نامنظم یا سه بعدی سازگار شوند و آزادی بیشتری در طراحی محصول ایجاد کنند. به عنوان مثال، در زمینههایی مانند دستگاههای پوشیدنی، حسگرهای پزشکی و هواپیماهای بدون سرنشین، PCBهای Rigid-Flex میتوانند نیازهای طرحبندی منحنی و ساختارهای ویژه را برآورده کنند.
چالش های فنی در تولید PCB انعطاف پذیر سخت
ساخت PCBهای سخت انعطاف پذیر بسیار پیچیده تر از PCBهای سنتی است که شامل لایه بندی مواد سفت و انعطاف پذیر، دوام خمشی نواحی انعطاف پذیر، و کنترل با دقت بالا ویاها و ردپاها می شود. بخش انعطاف پذیر معمولاً از مواد پلی آمید (PI) استفاده می کند که به کنترل دقیق دما، فشار و فرآیندهای تصفیه شیمیایی برای اطمینان از قابلیت اطمینان طولانی مدت محصول نیاز دارد.
بنابراین، انتخاب یک سازنده با تجربه و تخصص فنی غنی برای اطمینان از تولید PCB با کیفیت بالا، بسیار مهم است.
الفdvantages of Anhui Hongxin Electronic Technology Co., Ltd. in the Rigid-Flex PCB Field
الفnhui Hongxin Electronic Technology Co., Ltd. specializes in the R&D and production of high-quality PCBs. Located in the China PCB Industrial Park in Guangde Economic Development Zone, Anhui Province, the company boasts a 20,000 square meter production base and 110 professional employees, including 7 engineers with over 15 years of industry experience.
مزایای ما عبارتند از:
- خط تولید غنی: از تخته های 1-32 لایه، تخته های Tg بالا، تخته های مس ضخیم گرفته تا PCB های Rigid-Flex، تخته های فرکانس بالا، بسترهای مبتنی بر فلز و تخته های بدون هالوژن که نیازهای کاربردی مختلف را برآورده می کند.
- قابلیت تحویل سریع: تخته های دو طرفه را می توان در 24 ساعت نمونه سازی کرد، بردهای 4-8 لایه را در 9-20 روز، بردهای 16-32 لایه را در 25-45 روز تحویل می دهند، و بردهای HDI با دقت بالا را می توان در عرض 25 روز تکمیل کرد.
- مدیریت کیفیت دقیق: الفll products have passed ISO9001, ISO14001, ISO45001, IATF16949, and UL safety certifications, ensuring high reliability.
- شبکه جهانی مشتریان: محصولات به آسیای جنوب شرقی، اروپا و آمریکا صادر می شوند و بازخورد بسیار مثبتی از مشتریان دریافت می کنند.
با قابلیتهای فنی بالغ و یک سیستم تولید کامل، Anhui Hongxin Electronics میتواند راهحلهای جامع مدار چاپی Rigid-Flex، از تحقیق و توسعه دستهای کوچک تا تولید در مقیاس بزرگ را به مشتریان ارائه دهد.
سؤالات متداول: سؤالات متداول در مورد PCBهای انعطاف پذیر سخت
Q1: یک PCB Rigid-Flex چند بار می تواند به طور مکرر خم شود؟
الف1: This depends on the flexible material and circuit design. High-quality polyimide flexible layers can withstand hundreds to thousands of bending cycles, but repeated folding should be minimized during design.
Q2: آیا هزینه ساخت PCBهای انعطاف پذیر سخت بالا است؟
الف2: It is higher than that of ordinary PCBs, but the integrated design reduces the need for connectors and jumpers, lowering overall costs and improving reliability in the long run.
Q3: آیا محدودیتی در تعداد لایه ها در PCB های انعطاف پذیر صلب وجود دارد؟
الف3: Multi-layer rigid-flex PCBs can be designed, but the thickness of the flexible area, vias, and lamination process need to be considered. Anhui Hongxin Electronic Technology Co., Ltd. supports complex multi-layer designs.
Q4: آنها برای چه سناریوهای کاربردی مناسب هستند؟
الف4: They are widely used in aerospace, automotive electronics, medical equipment, communication equipment, wearable devices, and high-end consumer electronics.
