تولیدکنندگان برد اتصالات با تراکم بالا (HDI)

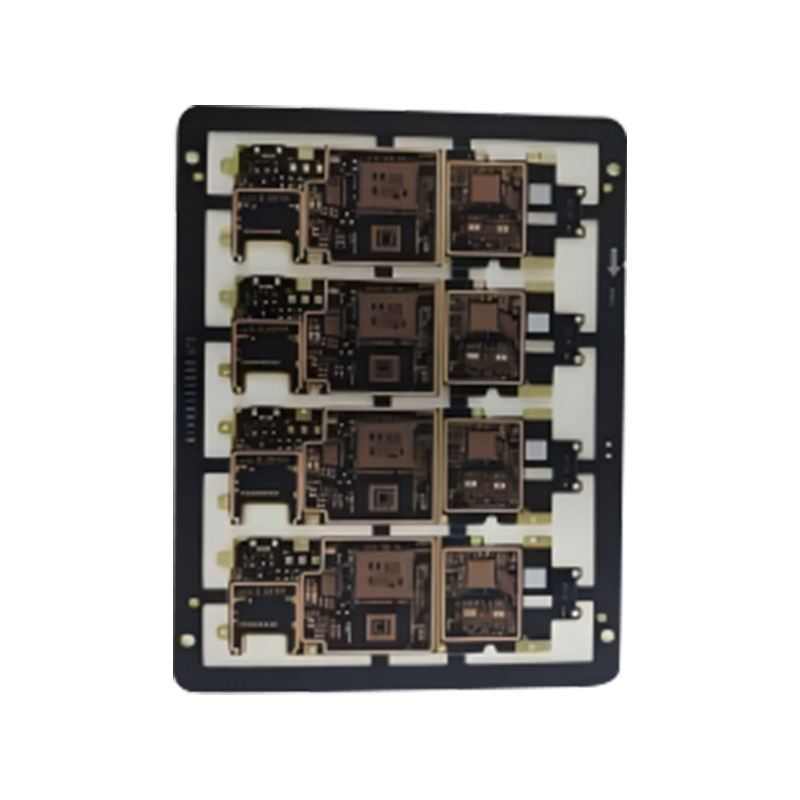

بردهای اتصالات با چگالی بالا (HDI) نشان‌دهنده پیشروی کوچک‌سازی و یکپارچگی بالا در فناوری برد مدار چاپی است. تعریف اصلی آنها در استفاده از ساختارهای پیشرفته مانند میکروویاهای کور و مدفون برای دستیابی به چگالی اتصال بسیار بیشتر از PCBهای سنتی در یک منطقه کوچکتر نهفته است. قابل توجه ترین ویژگی این فناوری پشتیبانی آن از مسیریابی بسیار خوب است، مانند عرض خطوط بسیار ظریف و فواصل 3 میلی متری (0.075 میلی متر)، و نسبت ضخامت به دیافراگم تا 10:1. این اجازه می دهد تا معماری مدارهای پیچیده با حداکثر 32 لایه در ضخامت تخته از 0.3 میلی متر تا 6 میلی متر ساخته شود. انواع پوشش‌های سطحی، از قلع‌پاشی تا طلای نیکل اندود، برای برآورده کردن الزامات عملکرد الکتریکی مورد نیاز موجود است. در نتیجه، بردهای HDI به انتخاب ارجح برای دستگاه‌های الکترونیکی مدرن تبدیل شده‌اند که برای طراحی سبک، نازک، کوتاه و جمع‌وجور تلاش می‌کنند. آنها به طور گسترده در مادربردهای اصلی تلفن‌های هوشمند 5G، میکرو ماژول‌ها برای پوشیدنی‌های سطح بالا و سیستم‌های مدار دقیق با قابلیت اطمینان بالا در صنعت هوافضا استفاده می‌شوند و پشتیبانی فنی بسیار مهمی را برای افزایش عملکرد و کوچک‌سازی دستگاه‌های الکترونیکی ارائه می‌کنند.

درباره
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
شرکت فناوری الکترونیک آنهویی هونگشین، با مسئولیت محدود، چین تولیدکنندگان برد اتصالات با تراکم بالا (HDI) و شرکت برد اتصالات با تراکم بالا (HDI) سفارشی. این شرکت در پارک صنعتی PCB چین، منطقه توسعه اقتصادی گوانگده، استان آنهویی واقع شده است. کارخانه ما در اکتبر ۲۰۱۳ تأسیس شد، ۲۰٬۰۰۰ متر مربع مساحت دارد و ۱۱۰ کارمند شامل بیش از ۷ مهندس حرفه‌ای با بیش از ۱۵ سال تجربه را استخدام می‌کند. محصولات PCB شرکت شامل بردهای ۱ تا ۳۲ لایه، بردهای Tg بالا، بردهای مسی ضخیم، بردهای صلب-انعطاف‌پذیر، بردهای فرکانس بالا، بردهای چندلایه دی‌الکتریک هیبریدی، بردهای با ویای مدفون، بردهای مبتنی بر فلز و بردهای بدون هالوژن است. نمونه‌سازی سریع PCB با دقت بالا در دسترس است و سفارشات عمده برای بردهای یک و دوطرفه در ۶ تا ۷ روز، بردهای ۴ تا ۸ لایه در ۹ تا ۲۰ روز، بردهای ۱۰ تا ۱۶ لایه در ۲۰ تا ۲۵ روز، بردهای ۱۶ تا ۳۲ لایه در ۲۵ تا ۴۵ روز، بردهای HDI در ۲۵ روز و نمونه‌سازی دوطرفه در ۲۴ ساعت تحویل داده می‌شود. ما متعهد به ارائه محصولات با کیفیت بالا و خدمات حرفه‌ای به مشتریان جهانی هستیم و توانایی تحویل مقادیر زیاد و دسته‌های کوچک را داریم. فرآیندهای عملیات سطحی محصولات ما کامل است. انواع مواد پایه شامل FR-1، 22F، CEM-1، CEM-3، FR-4 (با Tg بالا، بدون هالوژن و غیره)، بردهای فرکانس بالا و زیرلایه‌های فلزی است. همه انواع محصول گواهینامه‌های سیستم مدیریت کیفیت بین‌المللی ISO9001، ISO14001، ISO45001، IATF16949 و همچنین گواهینامه‌های ایمنی UL را دریافت کرده‌اند. شبکه فروش ما از مناطق داخلی تا آسیای جنوب شرقی، اروپا و آمریکا گسترش یافته است. در رقابت شدید بازار، همواره تحسین بالایی از مشتریان دریافت کرده‌ایم.
گواهی افتخار
  • NQA
  • گواهی UL
  • گواهی محصول
  • گواهی محصول
اخبار
  • زمانی که به یک دستگاه قابل اعتماد نیاز دارید مثال استک آپ 6 لایه پی سی بی ترکیب شده با چرخش سریع pcb fab طراحی شما باید تقارن، امپدانس کنترل شده و استحکام را متعادل کند ماسک لحیم کاری روی PCB کاربرد. اگر نمونه اولیه شکست خورد، دانستن ...

    مشاهده بیشتر
  • طراحی PCB چیست؟ طراحی PCB فرآیند ترجمه شماتیک مدار الکترونیکی به طرح برد فیزیکی قابل ساخت است. طراح مشخص می کند که هر جزء کجا قرار می گیرد، ردهای مس چگونه آنها را به هم متصل می کند، تخته به چند لایه نیاز دارد، و سازنده باید چه مواد و تحمل هایی را د...

    مشاهده بیشتر
  • 5 مرسوم ترین تعمیرات PCB خرابی برد مدار چاپی از الگوهای قابل پیش بینی پیروی می کند. خواه این برد از لوازم الکترونیکی مصرفی، کنترل‌های صنعتی یا سیستم‌های خودرو باشد، همان دسته از آسیب‌ها باعث اکثر خرابی‌های میدانی می‌شوند. درک این حالت های خرابی نقط...

    مشاهده بیشتر
برد اتصالات با چگالی بالا (HDI). دانش صنعت

راهنمای جامع تابلوهای اتصال با چگالی بالا (HDI).

در تعقیب بی‌وقفه وسایل الکترونیکی کوچک‌تر، سریع‌تر و قوی‌تر، فناوری اتصال با چگالی بالا (HDI) به عنوان یک توانمندساز حیاتی ظاهر شده است. این راهنما به جنبه های اصلی آن می پردازد برد اتصالات با چگالی بالا (HDI). ، از فرآیندهای تولید اساسی و علم مواد گرفته تا استراتژی های طراحی خاص برنامه و ملاحظات زنجیره تامین برای حرفه ای ها.

Core HDI Manufacturing: Microvias و Ultra-Fine Lines

قابلیت تعیین کننده بردهای HDI در ساختارهای پیشرفته ای نهفته است که امکان تراکم و کوچک سازی قطعات بی سابقه را فراهم می کند.

فناوری کلیدی توضیحات و تاثیر
میکروویا (کور/دفن شده) ویاهای حفر شده با لیزر با قطرهای معمولاً کمتر از 150 میکرومتر. آنها لایه های مجاور را بدون عبور از کل تخته به هم متصل می کنند، فضای مهم را ذخیره می کنند و مسیرهای مسیریابی مستقیم تری را امکان پذیر می کنند، که برای طراحی های پیچیده و فشرده ضروری است.
ردیابی خطوط فوق العاده ظریف توانایی تولید ردیابی عرض و فاصله به اندازه 3 میل (0.075 میلی متر). این اجازه می دهد تا تعداد اتصالات به طور قابل توجهی در یک منطقه مشخص شود و به طور مستقیم از استفاده از اجزای پیشرفته آرایه شبکه توپ (BGA) پشتیبانی می کند.
نسبت تصویر بالا قابلیت دستیابی به نسبت ضخامت صفحه به دیافراگم تا 10:1. این برای آبکاری قابل اعتماد میکروویاهای عمیق و با قطر کوچک، تضمین اتصال الکتریکی در پشته های HDI چند لایه بسیار مهم است.

تولیدکنندگان متخصص در HDI، مانند Anhui Hongxin Electronic Technology Co., Ltd.، از این فناوری ها برای ساخت تخته های پیچیده با ضخامت 0.3 میلی متر تا 6 میلی متر و حداکثر 32 لایه استفاده می کنند که ستون فقرات دستگاه های فشرده مدرن را تشکیل می دهند.

گردش کار توسعه HDI: از طراحی تا تحویل

آوردن موفقیت آمیز طرح HDI به تولید انبوه نیازمند پیمایش یک فرآیند دقیق و متوالی است.

  • بررسی طراحی و مهندسی: این مرحله اولیه حیاتی است. این شامل تأیید قوانین طراحی (DRC)، برنامه‌ریزی انباشته لایه‌ها، و انتخاب مواد مناسب (به عنوان مثال، Tg بالا FR-4 برای قابلیت اطمینان حرارتی) است. همکاری نزدیک با تیم مهندسی سازنده شما در این مرحله از تاخیرهای پرهزینه جلوگیری می کند.
  • لمینیت و ساخت متوالی: بردهای HDI از طریق چرخه های لمینیت متعدد ساخته می شوند. ابتدا یک هسته ساخته می شود و به دنبال آن لایه های متوالی با میکروویا ساخته می شود. فرآیندهایی مانند حفاری لیزری، آبکاری مسی دقیق، و تصویربرداری الگو تکرار می‌شوند و نیاز به کنترل فرآیند استثنایی دارند.
  • تست و تضمین کیفیت: با توجه به پیچیدگی، آزمایش الکتریکی (از جمله کاوشگر پرواز یا آزمایش مبتنی بر تجهیزات) برای تأیید اتصال و جداسازی شبکه اجباری است. تست کنترل امپدانس نیز برای طراحی های با سرعت بالا رایج است.

تولیدکنندگان پیشرو این گردش کار را برای ارائه زمان های رقابتی بهینه می کنند. به عنوان مثال، یک چرخه تولید 25 روزه ساختاریافته برای سفارشات HDI انبوه، تولید کامل را با نیازهای زمانی به بازار متعادل می کند، در حالی که خدمات نمونه سازی سریع 24 ساعته از تأیید طراحی اولیه پشتیبانی می کند.

انتخاب مواد برای قابلیت اطمینان و عملکرد HDI

انتخاب مواد پایه و پایان به طور مستقیم بر عملکرد، دوام و عملکرد یک برد HDI تأثیر می گذارد.

  • مواد بستر:
    • FR-4 استاندارد و با Tg بالا: اسب کار برای بسیاری از برنامه های کاربردی. نمرات Tg بالا برای لحیم کاری بدون سرب و عملیات در محیط های با دمای بالاتر ضروری است.
    • لمینت های تخصصی: برای کاربردهای با فرکانس/سرعت بالا (مانند ماژول‌های 5G)، مواد کم‌تلفات مانند راجرز یا سرامیک‌های هیدروکربنی تخصصی ممکن است در پشته‌آپ ادغام شوند.
    • مواد منعطف و انعطاف پذیر سخت: فیلم‌های پلی‌آمید در مناطقی که نیاز به خم شدن دارند، استفاده می‌شود که فاکتورهای شکل نوآورانه را در پوشیدنی‌ها و لوازم الکترونیکی فشرده امکان‌پذیر می‌سازد.
  • فینیش های سطحی: پایان باید برای اجزای ریز گام مناسب باشد. Immersion Gold (ENIG) یک سطح صاف عالی برای لحیم کاری و اتصال سیم ارائه می دهد، در حالی که Immersion Silver یا فرمول های OSP پیشرفته جایگزین های مقرون به صرفه ای برای موارد استفاده خاص ارائه می دهد.

HDI به عنوان یک عامل نوآوری در صنایع کلیدی

فناوری HDI فقط یک نوع PCB نیست. این یک راه حل استراتژیک برای نوآوری محصول است.

  • تلفن های هوشمند 5G و فناوری مصرف کننده: HDI امکان کوچک سازی شدید مورد نیاز برای بسته بندی چندین ماژول آنتن 5G، پردازنده های پیشرفته و باتری های بزرگ را در یک نمایه باریک فراهم می کند. این امکان استفاده از تکنیک های چیپ روی برد (COB) و بسته روی بسته (PoP) را فراهم می کند.
  • هوافضا و پزشکی با قابلیت اطمینان بالا: در این زمینه ها، ارزش HDI در قابلیت اطمینان و چگالی عملکرد است. این امکان را برای عملکرد بیشتر در جعبه های اویونیک با فضای محدود یا نمایشگرهای پزشکی قابل حمل فراهم می کند، که اغلب از ساختارهای انعطاف پذیر برای دوام استفاده می کنند.
  • الکترونیک خودرو پیشرفته: از آنجایی که وسایل نقلیه از سیستم‌های ADAS (سیستم‌های پیشرفته کمک راننده) و اطلاعات سرگرمی داخل خودرو استفاده می‌کنند، بردهای HDI شبکه پیچیده و پرسرعت بین سنسورها، دوربین‌ها و واحدهای کنترل را مدیریت می‌کنند که اغلب نیاز به رعایت استانداردهای خودرویی مانند IATF 16949 دارند.

سوالات متداول

دقیقاً چه چیزی یک برد را به عنوان PCB "HDI" تعریف می کند؟

PCB HDI در درجه اول با تراکم سیم کشی بالاتر آن در واحد سطح در مقایسه با PCB های سنتی تعریف می شود. این از طریق ویژگی های خاص به دست می آید:

  1. میکروویاها: استفاده از ویاهای کور و/یا مدفون با قطر معمولاً ≤150 میکرومتر.
  2. خطوط و فضاهای ظریف تر: عرض ردیابی و فاصله 3 میل (0.075 میلی متر) یا کمتر.
  3. تراکم پد اتصال بالاتر: توانایی قرار دادن اجزای با گام بسیار خوب (به عنوان مثال، BGA های گام کمتر از 0.5 میلی متر).
  4. لایه های متوالی ساخت: اغلب شامل چرخه های لمینیت متعدد برای ایجاد لایه های به هم پیوسته است.

تابلویی که چندین مورد از این عناصر را در خود جای داده است، به ویژه میکروویاها، به طور کلی به عنوان HDI طبقه بندی می شوند.

چه زمانی باید از طراحی HDI بر روی PCB چند لایه استاندارد استفاده کنم؟

زمانی که طراحی شما با یک یا چند مورد از این چالش ها مواجه است، باید به شدت فناوری HDI را در نظر بگیرید:

  • محدودیت های فضا: محفظه محصول بسیار کوچک است (به عنوان مثال، گوشی هوشمند پوشیدنی، شنیدنی، بسیار نازک).
  • مولفه های با تعداد پین بالا: شما باید یک CPU، FPGA، یا تراشه حافظه مدرن را با ردپای BGA با گام‌های ریز بیرون بیاورید.
  • الزامات عملکرد سیگنال بالا: برای عملکرد الکتریکی برتر، به مسیرهای سیگنال کوتاه‌تر و مستقیم‌تری نیاز دارید (مثلاً سرعت‌های بیشتر، مکالمه متقابل کمتر).
  • افزایش عملکرد در همان اندازه: شما باید ویژگی های جدید قابل توجهی را به یک محصول بدون افزایش ردپای PCB آن اضافه کنید.

اگر طراحی شما فقط از اجزای با گام بزرگ استفاده می کند و فضای تخته کافی دارد، ممکن است یک چند لایه استاندارد مقرون به صرفه تر باشد.

چرا تابلوهای HDI گرانتر هستند و چگونه می توانم هزینه ها را مدیریت کنم؟

افزایش هزینه ناشی از:

  • فرآیندهای پیچیده: مراحل تولید اضافی مانند لمینیت متوالی، حفاری لیزری و تصویربرداری دقیق تر.
  • تجهیزات پیشرفته: نیاز به ماشین آلات ساخت و بازرسی با دقت بالا.
  • بازده پایین در ابتدا: پیچیدگی می تواند منجر به بازده تولید کمتر شود، به خصوص برای طرح های جدید یا بسیار پیچیده.

استراتژی های مدیریت هزینه:

  1. بهینه سازی تعداد لایه ها: با سازنده خود کار کنید تا از حداقل تعداد لایه های لازم استفاده کنید.
  2. ساده سازی از طریق ساختارها: از مایکروویا فقط در جاهایی که کاملاً مورد نیاز است استفاده کنید. استک آپ "1 N 1" ارزان تر از HDI "هر لایه" است.
  3. طراحی برای قابلیت ساخت (DFM): برای جلوگیری از مشکلات عملکرد، به شدت به دستورالعمل های DFM سازنده پایبند باشید.
  4. برنامه ریزی برای حجم: به دلیل استفاده بهینه از پنل و استهلاک نصب، هزینه واحد با مقادیر سفارش بالاتر به طور قابل توجهی کاهش می یابد.

گواهینامه های کلیدی که باید در یک تولید کننده برد HDI جستجو کنم چیست؟

گواهینامه ها پروکسی برای کنترل فرآیند و قابلیت اطمینان سازنده هستند. مهمترین آنها عبارتند از:

  • IATF 16949: استاندارد مدیریت کیفیت خودرو این نشان دهنده تعهد سطح بالایی به کنترل سیستماتیک فرآیند، قابلیت ردیابی و بهبود مستمر است که حتی برای پروژه های غیرخودرویی بسیار ارزشمند است.
  • ISO 9001: گواهینامه سیستم مدیریت کیفیت پایه
  • تشخیص UL: اطمینان حاصل می کند که مواد تخته و ساخت و ساز مطابق با استانداردهای ایمنی هستند که اغلب برای محصولات نهایی فروخته شده در بسیاری از مناطق مورد نیاز است.
  • مطابقت با استانداردهای IPC: اگرچه یک گواهینامه نیست، اما رعایت استانداردهایی مانند IPC-6012 (عملکرد) و IPC-6018 (HDI) یک شاخص قوی از قابلیت فنی است.

سازنده ای مانند Anhui Hongxin Electronic Technology Co., Ltd. که دارای گواهینامه های IATF 16949، ISO و UL است، چارچوبی قوی برای تولید بردهای HDI قابل اعتماد نشان می دهد.

نمونه سازی سریع برای بردهای HDI با چرخه تولید انبوه 25 روزه چگونه کار می کند؟

این رویکرد دو لایه برای پشتیبانی از نوآوری و مقیاس‌بندی طراحی شده است:

  1. نمونه سازی سریع (به عنوان مثال، 24-72 ساعت): این سرویس از برنامه ریزی سریع برای پانل های کوچک (اغلب 1-5 قطعه) استفاده می کند. تمرکز می کند اعتبار سنجی طراحی -بررسی اتصال الکتریکی، عملکرد اولیه و تناسب. ممکن است برای دستیابی به سرعت از تلورانس های کمی آرام یا ابزارهای مختلف استفاده کند.
  2. تولید انبوه ساختاریافته (مثلاً 25 روز): پس از تأیید طراحی، تولید در مقیاس کامل آغاز می شود. این شامل نهایی‌سازی و ساخت تمام ابزارهای اختصاصی (فایل‌های مته لیزری، صفحات لمینیت، تجهیزات آزمایشی)، اجرای بررسی‌های کامل DFM، و تولید سفارش بر روی پانل‌های بزرگ با کنترل دقیق فرآیند برای بازده و سازگاری بهینه است. چرخه 25 روزه شامل این گردش کار کامل و بهینه برای سفارشات حجمی است.

این مدل به شرکت‌ها اجازه می‌دهد طرح‌ها را به سرعت و بدون تعهد تکرار کنند و سپس به طور یکپارچه به یک زنجیره تامین حجمی قابل اعتماد و مقرون‌به‌صرفه منتقل شوند.
