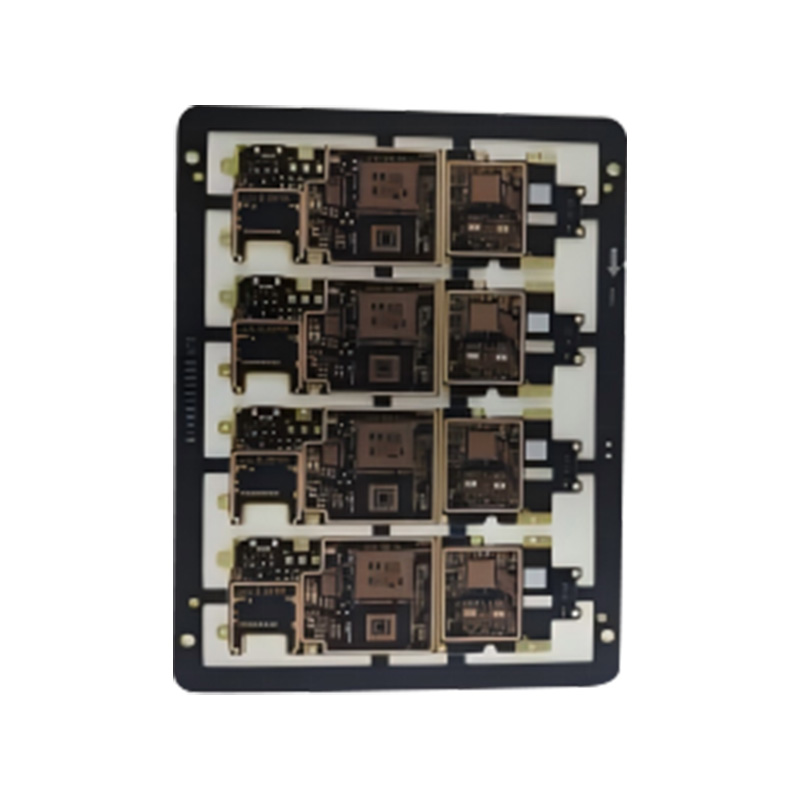

PCBهای HDI (High Density Interconnect) به چگالی سیمکشی فوقالعاده بالا و ساختارهای کوچکشده از طریق میکروویا (ویاسهای کور و مدفون)، خطوط ظریف (عرض/فاصله خط ≤75 میکرومتر) و فناوری انباشته چند لایه دست مییابند که در مقایسه با PCBهای سنتی بیش از 60 درصد فضا صرفهجویی میکنند. آنها از حفاری لیزری و آبکاری الکتریکی برای پر کردن سوراخ ها، پشتیبانی از اتصالات بیش از هشت لایه و طراحی هدایت هر لایه استفاده می کنند. آنها میتوانند تراشههای سطح بالا با گام BGA 0.3 میلیمتری را در خود جای دهند و به طور گسترده در محصولات جمعوجور مانند گوشیهای هوشمند، هواپیماهای بدون سرنشین، دستگاههای AR/VR و میکروالکترونیکهای پزشکی استفاده میشوند. بردهای HDI یکپارچگی سیگنال عالی و عملکرد اتلاف گرما را با هم ترکیب میکنند و به طور قابل توجهی کیفیت انتقال سیگنال با فرکانس بالا را بهبود میبخشند. آنها یک راه حل اصلی برای پایانه های 5G، ماژول های اینترنت اشیا و سایر برنامه هایی هستند که به یکپارچه سازی سبک، نازک و چند منظوره نیاز دارند. آنها به ویژه برای سیستم های میکروالکترونیکی که نیاز به دقت و قابلیت اطمینان بالایی دارند مناسب هستند.
| مواد | HDI |
| ضخامت تخته | 0.3-6 میلی متر |
| ضخامت مس | 0.5 اونس-5 اونس |
| لایه ها | 1-32 |
| محل مبدا | آنهویی، چین |
| پرداخت سطح | استاندارد HASL، HASL بدون سرب، OSP، نیکل/طلا غوطهوری، چسب آبی، نقره غوطهوری، قلع غوطهوری |
| حداقل دیافراگم | 0.25 میلی متر |
| حداقل عرض ردیابی | 3mil (0.075 میلی متر) |
| حداقل فاصله ردیابی | 0.075mm |
| ضخامت تخته to aperture ratio | 10:1 |
