غلبه بر موج میلی متری: شیرجه عمیق به فناوری PCB با سرعت بالا
عملکرد الکترونیک مدرن، از ایستگاه های پایه 5G تا سیستم های پیشرفته کمک راننده، به یک جزء مهم بستگی دارد: PCB پرسرعت . همانطور که فرکانس سیگنال به محدوده موج چند گیگاهرتز و میلی متری بالا می رود، ویژگی های فیزیکی برد مدار چاپی به عامل اصلی موفقیت سیستم تبدیل می شود. این مقاله به بررسی فناوریهای اصلی، علم مواد و دقت ساخت مورد نیاز برای تسلط بر طراحی و تولید PCB با سرعت بالا میپردازد و از قابلیتهای تولیدکنندگان پیشرو مانند Anhui Hongxin Electronic Technology Co., Ltd استفاده میکند.
علم مواد: پایه یکپارچگی سیگنال
در فرکانس های بالاتر از 10 گیگاهرتز، مواد FR-4 سنتی اغلب به دلیل از دست دادن سیگنال بیشتر و خواص دی الکتریک ناپایدار، کوتاه می آیند. انتخاب بستر مناسب اولین و حیاتی ترین مرحله است.
| پارامتر | استاندارد FR-4 | مواد با فرکانس بالا | تاثیر بر عملکرد |
| ثابت دی الکتریک (Dk) | 4.5 - 5.0 | 3.0 - 4.5 | Dk پایین تر انتشار سیگنال را سریعتر و تأخیر سیگنال را کاهش می دهد. |
| ضریب اتلاف (Df) | 0.015 - 0.025 | 0.002 - 0.004 | Df پایین به طور قابل توجهی تضعیف سیگنال (از دست دادن) را کاهش می دهد که برای ردیابی طولانی بسیار مهم است. |
| دمای انتقال شیشه ای (Tg) | 130 درجه سانتیگراد - 140 درجه سانتیگراد | > 170 درجه سانتیگراد (Tg بالا) | Tg بالاتر تضمین می کند که برد از نظر ابعادی در طول لحیم کاری و عملیات در دمای بالا ثابت می ماند. |
برای کاربردهایی که حداکثر کارایی را می طلبند، تخته های چند لایه دی الکتریک هیبریدی راه حل بهینه ای را ارائه می دهند. این بردها به طور استراتژیک مواد با فرکانس بالا را در لایههای سیگنال بحرانی با مقرون به صرفهتر FR-4 در لایههای برق یا زمین ترکیب میکنند و عملکرد را با هزینه تولید متعادل میکنند.
هنر کنترل امپدانس
در طراحی با سرعت بالا، کنترل امپدانس رد سیگنال غیرقابل مذاکره است. عدم تطابق امپدانس منجر به انعکاس سیگنال می شود که باعث خرابی داده ها و خرابی سیستم می شود. دستیابی به کنترل دقیق امپدانس مستلزم تلورانس های تولیدی محکم است.
- امپدانس هدف: امپدانس تک سر معمولی 50Ω است، در حالی که جفت های دیفرانسیل اغلب 90Ω یا 100Ω هستند.
- تحمل امپدانس: تحمل استاندارد ± 10٪ است. برای کاربردهای با کارایی بالا، تلرانس 7±% یا حتی 5±% مورد نیاز است.
- عوامل کلیدی: امپدانس نهایی تابعی از عرض ردیابی، ارتفاع ردیابی، ضخامت دی الکتریک و Dk ماده است. تولیدکنندگان باید هر یک از این متغیرها را دقیقاً کنترل کنند.
شرکت هایی مانند Anhui Hongxin Electronic Technology Co., Ltd.، با تیم مهندسین باتجربه خود، از ابزارهای شبیه سازی پیشرفته و فرآیندهای کاملاً کنترل شده برای اطمینان از اینکه هر برد تولید شده با مشخصات امپدانس مشخص شده در تمام لایه ها مطابقت دارد، استفاده می کنند.
ساخت چابک: از نمونه اولیه تا تولید
سرعت نوآوری نیاز به واکنش تولیدی به همان اندازه چابک دارد. توانایی نمونه سازی سریع و سپس مقیاس به تولید انبوه یک مزیت رقابتی کلیدی است.
زمان های تولید معمولی:

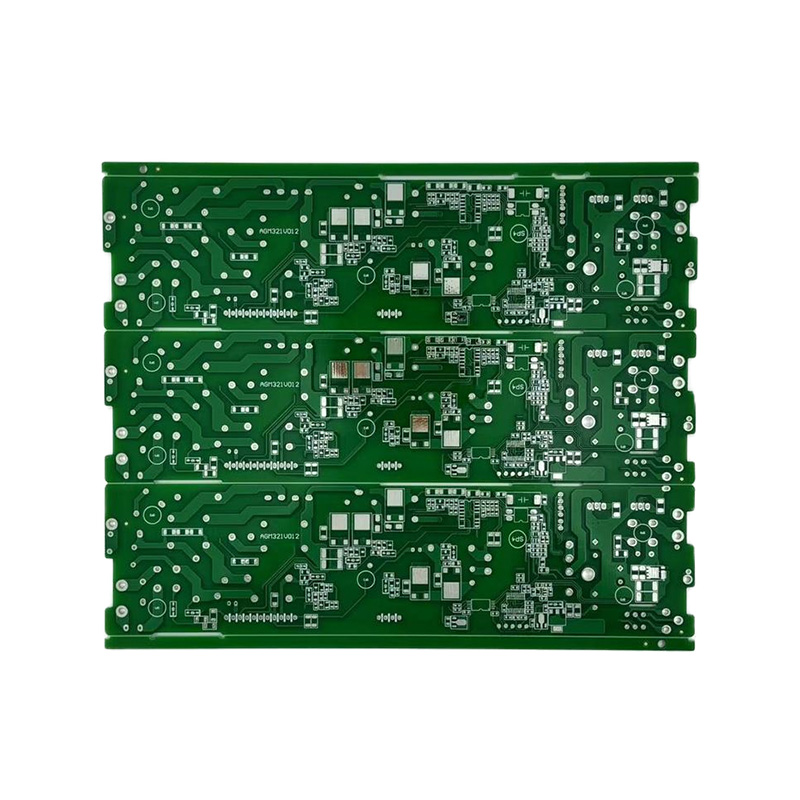

- نمونه سازی دو طرفه: به سرعت 24 ساعت.
- تخته های 4-8 لایه (حجم): 9-20 روز.
- تخته های 10-16 لایه (حجم): 20-25 روز.
- تابلوهای HDI (جلد): ظرف 25 روز.
این چابکی توسط یک ردپای تولید جامع، از جمله یک کارخانه 20000 متر مربعی و مجموعه کاملی از فرآیندهای تصفیه سطح پشتیبانی میشود، که امکان نمونهسازی سریع در دستههای کوچک و تولید در حجم بالا را بدون کاهش کیفیت فراهم میکند.
قابلیت اطمینان و گواهی: رعایت استانداردهای صنعت
برای کاربردهای پرمخاطره در بخشهای خودروسازی و صنعتی، یک PCB پرسرعت باید چیزی فراتر از صحت الکتریکی باشد. باید به طور استثنایی قابل اعتماد و دارای گواهی استانداردهای سختگیرانه بین المللی باشد.
- IATF 16949: این گواهینامه استاندارد طلایی صنعت خودرو است که نشان دهنده تعهد به مدیریت کیفیت، پیشگیری از نقص و بهبود مستمر است.
- گواهینامه UL: اطمینان حاصل می کند که محصول از استانداردهای ایمنی و اشتعال پذیری، مانند رتبه بندی UL 94V-0 برای بازدارندگی در شعله برخوردار است.
- انطباق مواد: استفاده از مواد با Tg بالا و بدون هالوژن هم قابلیت اطمینان در دمای بالا و هم مقررات زیست محیطی را مورد توجه قرار می دهد.
مجموعه گواهینامه های یک تولید کننده، از جمله ISO9001، ISO14001، و IATF16949، نشانگر واضحی از توانایی آن در ارائه PCB های قابل اعتماد و با سرعت بالا برای بازارهای جهانی است.
سوالات متداول
تفاوت بین PCB استاندارد و PCB پرسرعت چیست؟
تفاوت اصلی در انتخاب مواد و دقت ساخت نهفته است. یک PCB استاندارد، که اغلب از FR-4 ساخته شده است، برای کاربردهای با فرکانس پایینتر طراحی شده است که در آن از دست دادن سیگنال و پایداری دی الکتریک اهمیت کمتری دارد. الف PCB پرسرعت از ورقه های تخصصی با ثابت دی الکتریک پایین تر و پایدارتر (Dk) و ضریب اتلاف بسیار کمتر (Df) برای به حداقل رساندن تلفات سیگنال در فرکانس های بالا استفاده می کند. بعلاوه، PCBهای پرسرعت برای کنترل امپدانس، هندسه ردیابی و ثبت لایه برای اطمینان از یکپارچگی سیگنال، نیاز به تحملهای تولیدی بسیار سختتر دارند. آنها برای کاربردهایی مانند 5G، محاسبات پرسرعت و سیستم های راداری پیشرفته ضروری هستند.
چرا کنترل امپدانس در طراحی PCB با سرعت بالا بسیار مهم است؟
کنترل امپدانس بسیار مهم است زیرا تضمین می کند که امپدانس ردیابی PCB با امپدانس منبع (به عنوان مثال، یک تراشه فرستنده) و بار (به عنوان مثال، یک تراشه گیرنده) مطابقت دارد. هنگامی که عدم تطابق امپدانس وجود دارد، بخشی از سیگنال به جای ارسال به گیرنده، به منبع منعکس می شود. این بازتاب ها باعث اعوجاج سیگنال، زنگ زدن و خطاهای داده می شود که می تواند منجر به از کار افتادن کامل سیستم شود. در مدارهای دیجیتال پرسرعت و آنالوگ با فرکانس بالا، حتی انعکاسهای کوچک نیز میتوانند مخرب باشند و کنترل دقیق امپدانس (به عنوان مثال 100Ω ± 10 درصد برای یک جفت دیفرانسیل) را به یک نیاز اساسی برای یک محصول کاربردی تبدیل میکنند.
چه زمانی باید از مواد Rogers به جای FR-4 برای PCB خود استفاده کنم؟
زمانی که برنامه شما شامل فرکانسهای معمولاً بالای 2 تا 5 گیگاهرتز است، به جای FR-4 باید از مواد Rogers استفاده کنید، جایی که از دست دادن سیگنال به یک مشکل مهم تبدیل میشود. شاخص های کلیدی برای نیاز به راجرز یا دیگر لمینت های فرکانس بالا عبارتند از:
- فرکانس بالا: برنامه هایی مانند 5G (mmWave)، رادار خودرو (77 گیگاهرتز) و سردهای پرسرعت (بالای 10 گیگابیت در ثانیه).
- الزامات یکپارچگی سیگنال دقیق: زمانی که طراحی شما به حداقل تضعیف سیگنال و اعوجاج کم در طول ردیابی طولانی نیاز دارد.
- Tight Tolerance در Dk: مواد راجرز تلورانس بسیار شدیدتری نسبت به ثابت دی الکتریک ارائه می دهند که برای امپدانس و عملکرد قابل پیش بینی در مدارهای پیچیده RF و مایکروویو ضروری است.
در حالی که FR-4 مقرون به صرفه تر است، برای هر برنامه کاربردی با فرکانس بالا و عملکرد حیاتی، سرمایه گذاری در مواد Rogers ضروری است تا اطمینان حاصل شود که محصول مطابق طراحی عمل می کند.
ملاحظات کلیدی برای انتخاب روکش سطح برای PCB پرسرعت چیست؟
انتخاب روکش سطح برای PCB با سرعت بالا بر قابلیت لحیم کاری، ماندگاری، قابلیت اطمینان و حتی عملکرد فرکانس بالا تأثیر می گذارد. ملاحظات کلیدی عبارتند از:
- ENIG (طلای غوطهوری نیکل بدون الکترولیز): یک سطح مسطح و مسطح مناسب برای اجزای ریز را ارائه می دهد و ماندگاری طولانی را فراهم می کند. با این حال، لایه نیکل می تواند برای لحیم کاری کمی "سخت تر" باشد و می تواند سیگنال را در فرکانس های بسیار بالا از دست بدهد.
- ENEPIG (الکترولس نیکل الکترولس پالادیوم طلای غوطهوری): یک پایان برتر در نظر گرفته شده است. سد پالادیوم از مهاجرت نیکل جلوگیری می کند و سطح بسیار قابل اعتماد و قابل لحیم کاری را با عملکرد عالی در فرکانس بالا فراهم می کند که آن را برای کاربردهای سخت ایده آل می کند.
- OSP (نگهدارنده لحیم کاری ارگانیک): یک سطح صاف و مقرون به صرفه که برای لحیم کاری بسیار دوستانه است. با این حال، ماندگاری محدودی دارد (معمولاً 6 تا 12 ماه) و برای کاربردهایی که نیاز به چرخه های مجدد جریان مجدد یا اتصال سیم دارند مناسب نیست.
برای اکثر PCB پرسرعت برنامه های کاربردی، ENIG یک انتخاب معمول و قابل اعتماد است، در حالی که ENEPIG برای حیاتی ترین، با قابلیت اطمینان بالا و طراحی های بسیار با فرکانس بالا انتخاب شده است.
